* Hydraulinen ohjausvaihde Orbitroli LS-järjestelmiin, shokkiventtiileillä OSPC 400 LS
Sijainti
F0344Tuotetiedot
- Yleisnimike: Hydraulinen ohjausvaihde (orbiitti / orbitrol-ohjausventtiili)

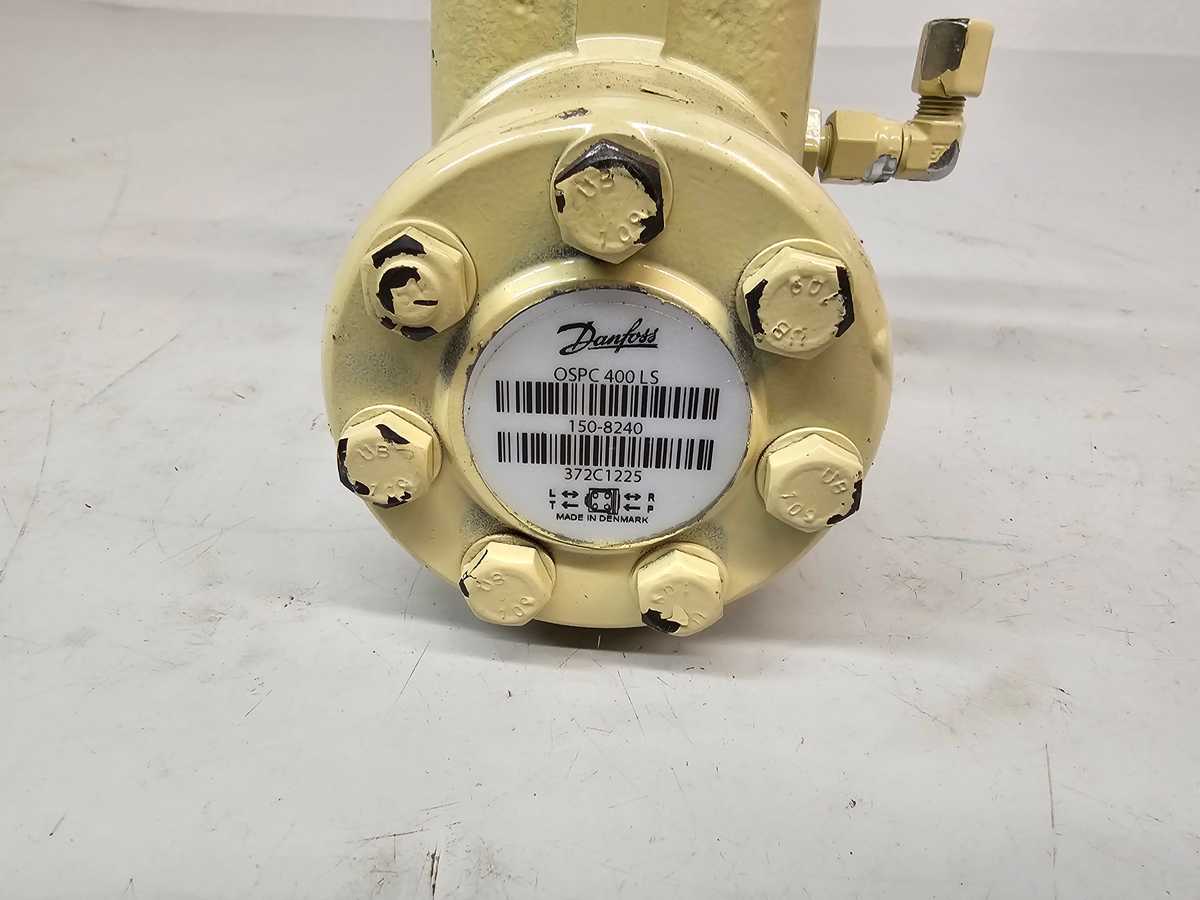

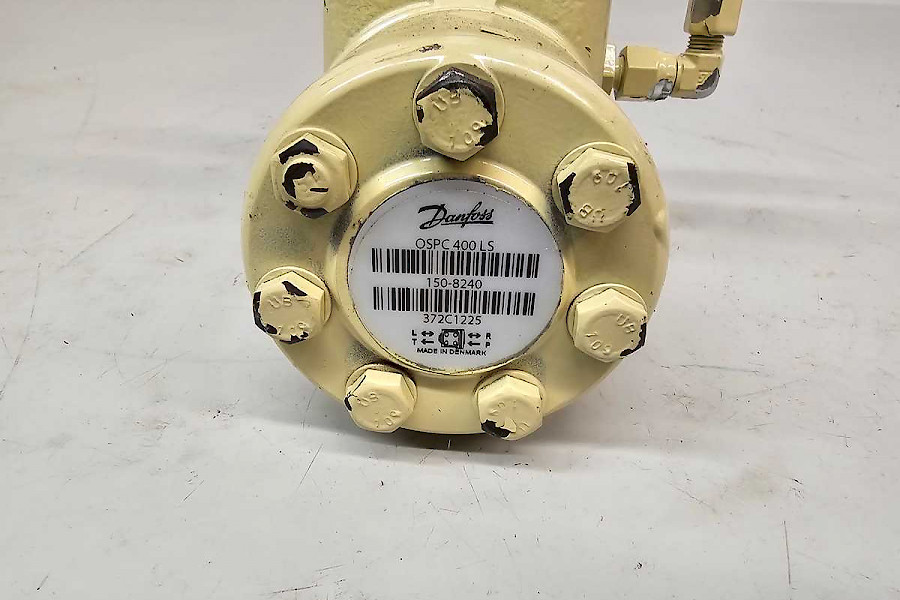

- Valmistaja: Danfoss (Valmistettu Tanskassa)
- Malli: OSPC 400 LS
- Tilaus-/osanumero: 150-8240
- Sarjanumero (ID): 372C1225
- Keskeiset tekniset ominaisuudet
- Iskutilavuus (400): Venttiilin iskutilavuus on 400 cm³/kierros.
- Järjestelmätyyppi (LS): Lyhenne sanoista Load Sensing (kuormantunteva). Ohjausyksikkö käyttää LS-signaalilinjaa säätötilavuuspumpun ohjaamiseen, jolloin pumppu tuottaa virtausta vain silloin, kun rullaa käännetään.
- Portit ja kytkentä (alareunan symboli):
- L & R: Ohjaussylinterilinjat vasemmalle (Left) ja oikealle (Right).
- T & P: Tankkilinja (Tank) ja painelinja pumpulta (Pressure).
- Onko venttiilissä sisäänrakennettuja varoventtiileitä (esim. shokkiventtiilit sylinterilinjoissa)
- Porttien kierretyypit ja koot (yleensä G 1/2" BSP tai vastaava)

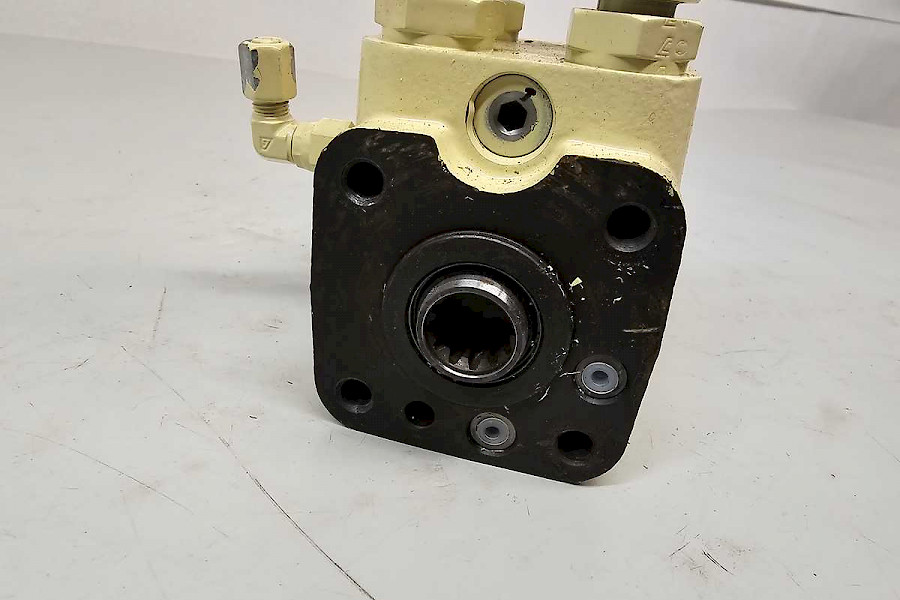

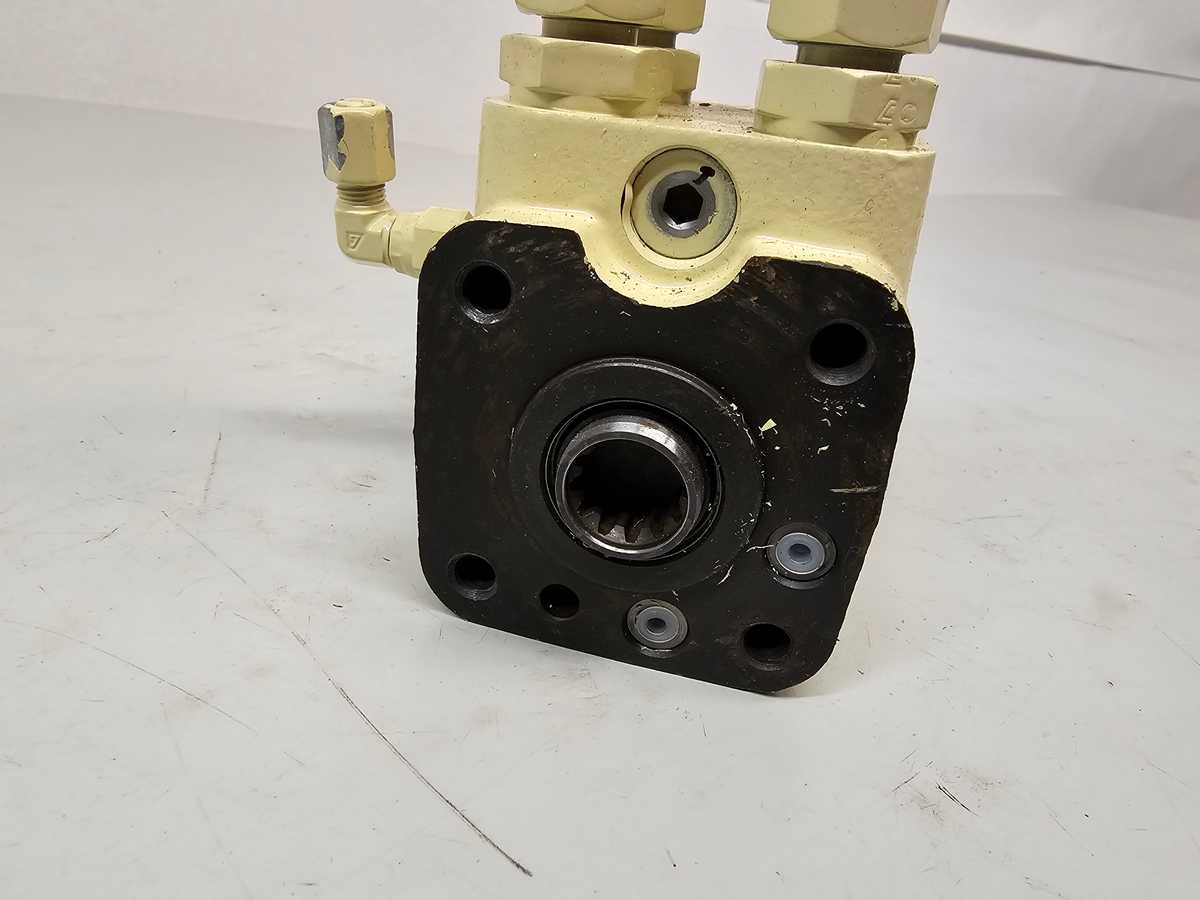

- Akselin tyyppi: Sisällä näkyy standardi 12-urainen sisäpuolinen hammastus (Spline), johon rattiakseli tai ohjauspylvään (ohjausyliksen) akseli kytkeytyy.
- Kiinnityslaippa: Mustassa kiinnityspinnassa on 4-pulttinen kiinnitys. Pulttikehän ja keskitysolakkeen mitat vastaavat Danfossin standardia teollisuus- ja työkoneasennuksiin.

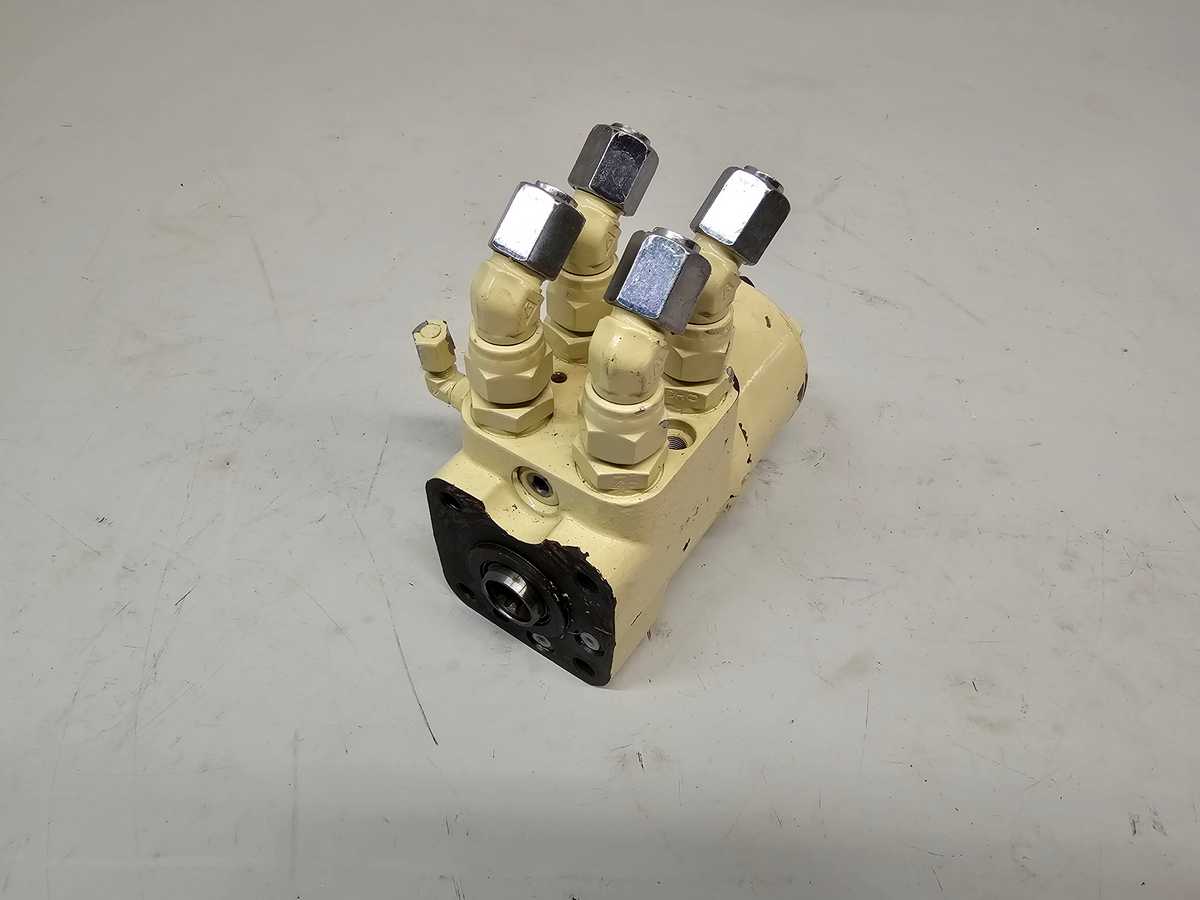

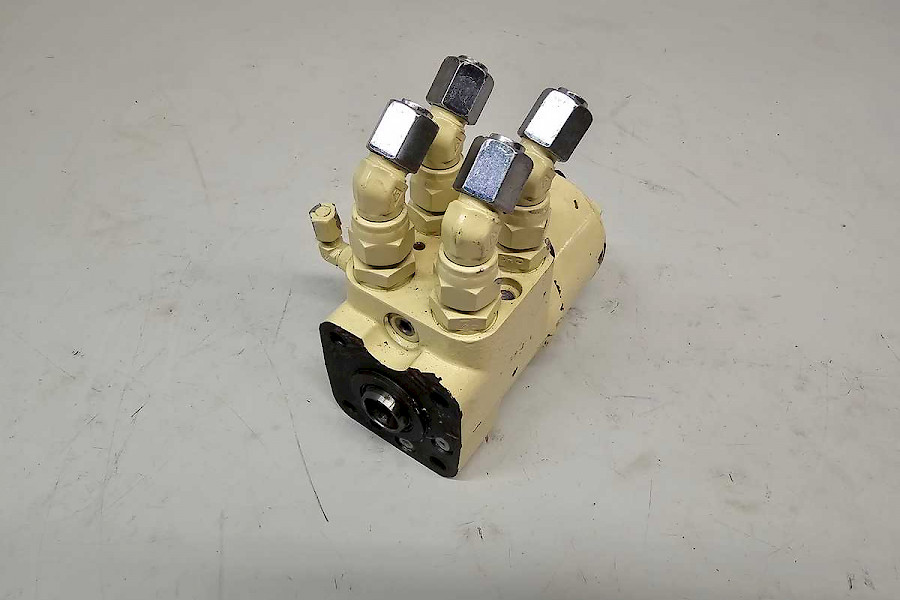

- LS-portti: Ohjausvaihteen kyljessä (vasemmalla) näkyy erillinen, pienempi kulmaliittimellä varustettu LS-linjan (Load Sensing) portti. Tämä vahvistaa laitteen olevan kuormantunteva malli, joka ohjaa työkoneen säätötilavuuspumppua.

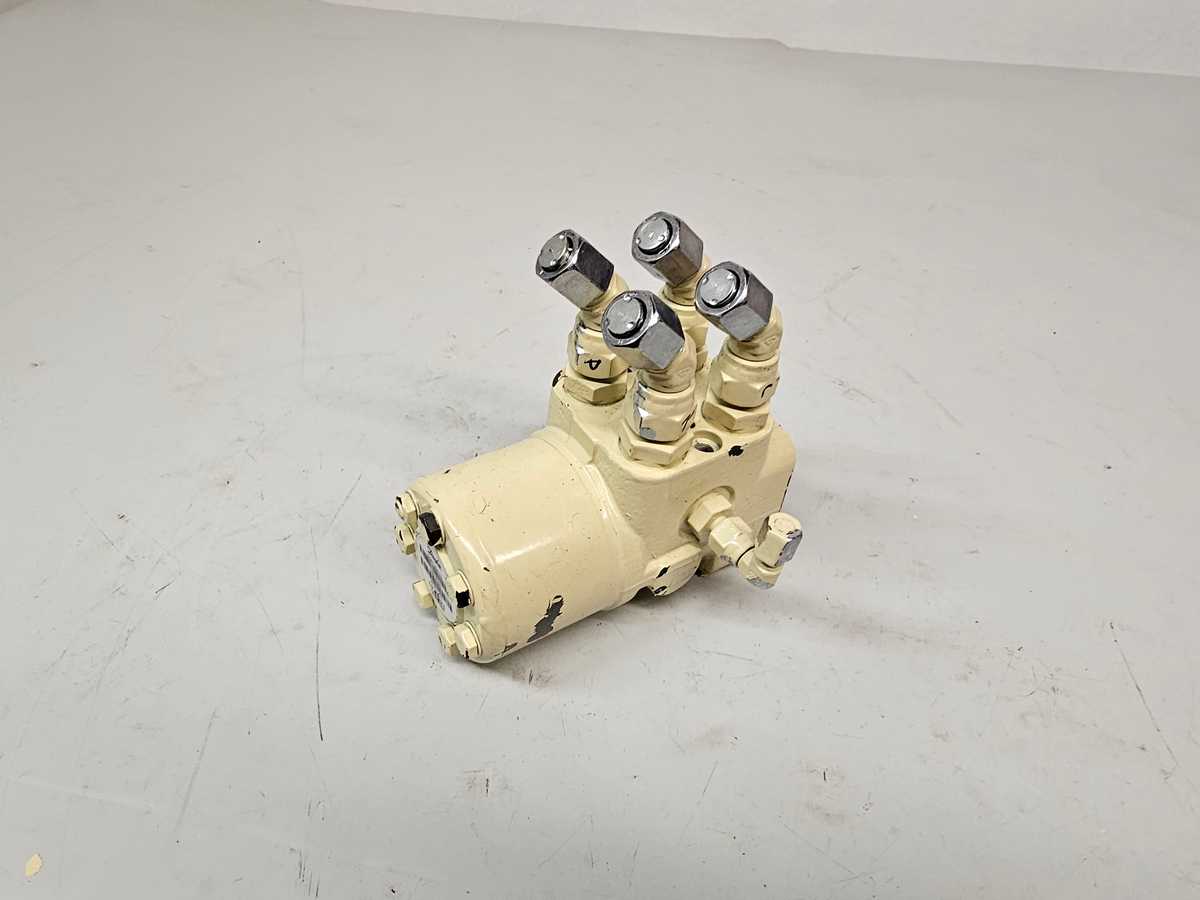

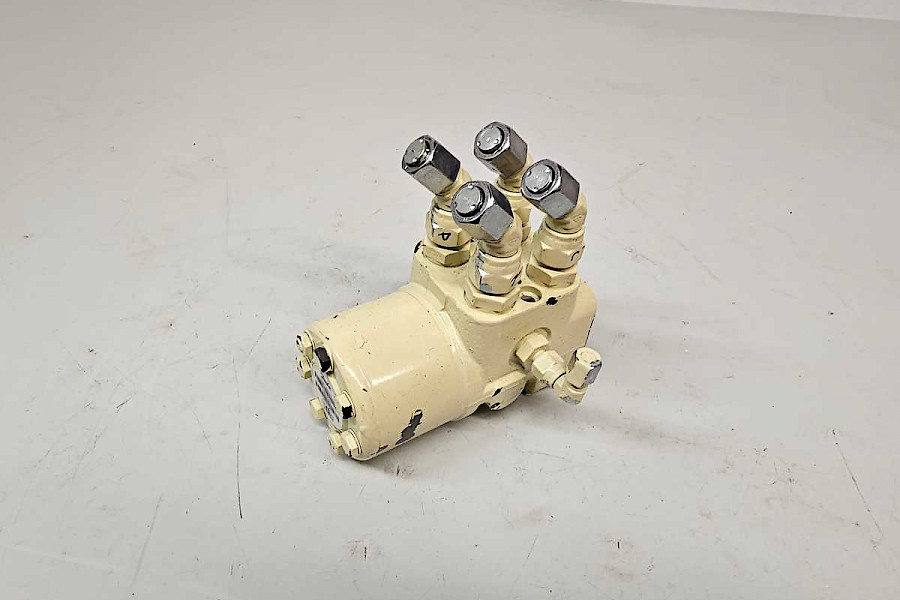

- Pääportit: Yläreunassa näkyvät kaksi järeämpää putkiyhdettä, jotka menevät pumpun paine- (P) ja tankkilinjoihin (T) sekä sylinterilinjoihin (L/R).
Orbitroli LS-järjestelmiin, shokkiventtiileillä OSPC 400 LS
Paino: 7,8 kg
Saatavuus: 1
tagit: 150-8240 372C1225
