Uusi JÄNNITTEENSÄÄDIN RX51

Tuotenumero
13569
Hinta

34 € Alv. 0%

Ota yhteyttä →

Sijainti

F0842

Tuotetiedot

Osan tarkat tiedot ovat:

  • Malli: RX51

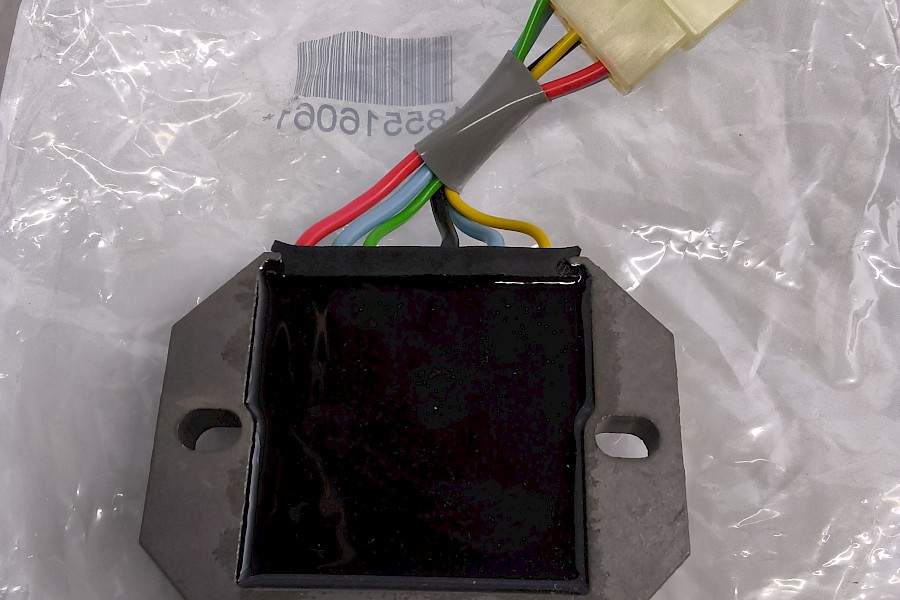

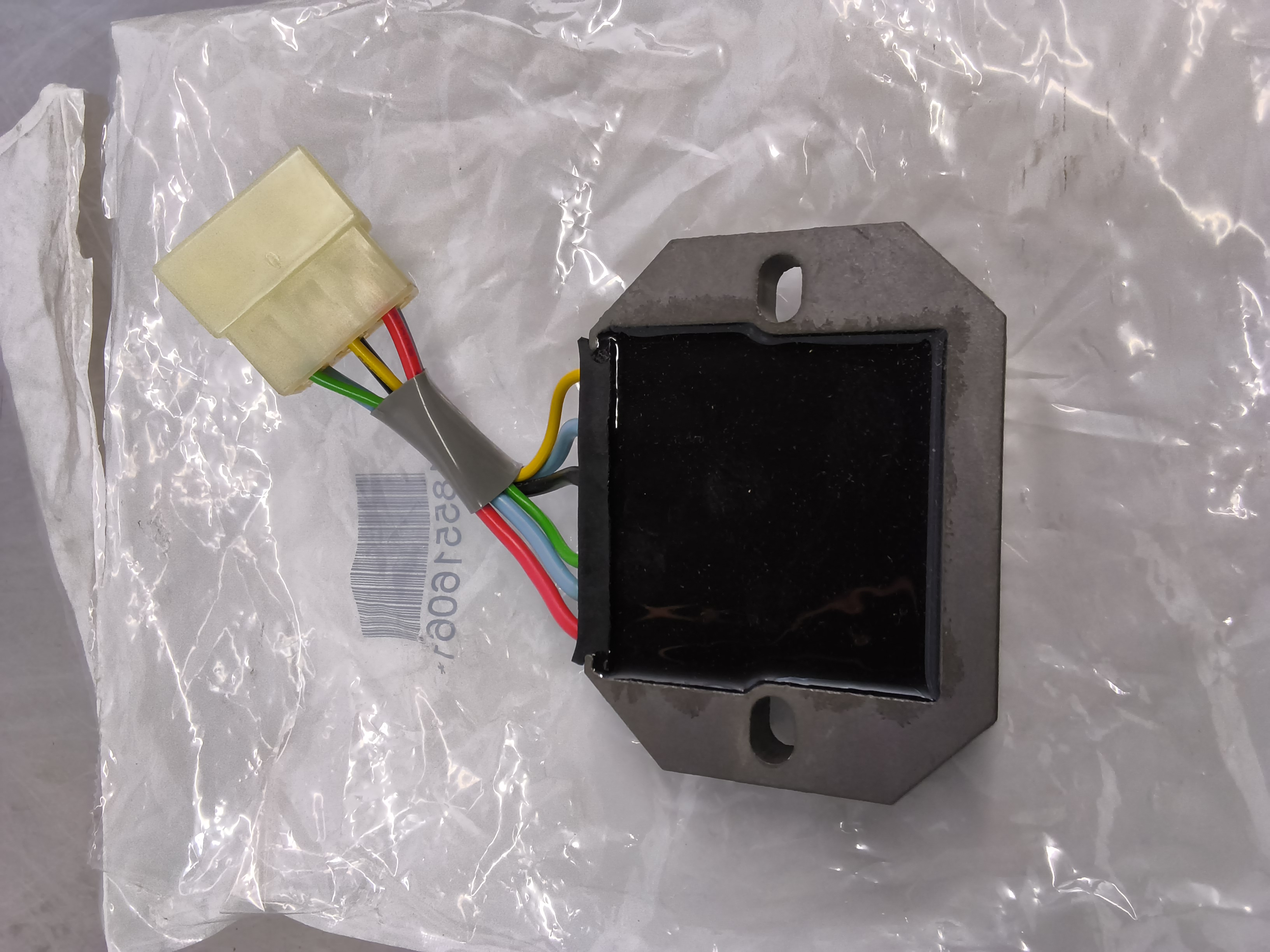

  • Kuvassa näkyvä laite on Kubota-dieselmoottoreissa käytettävä sähköjärjestelmän jännitteensäädin (tasasuuntaaja). [1]Osasta ja sen leimoista löytyvät seuraavat tiedot ja arvot:

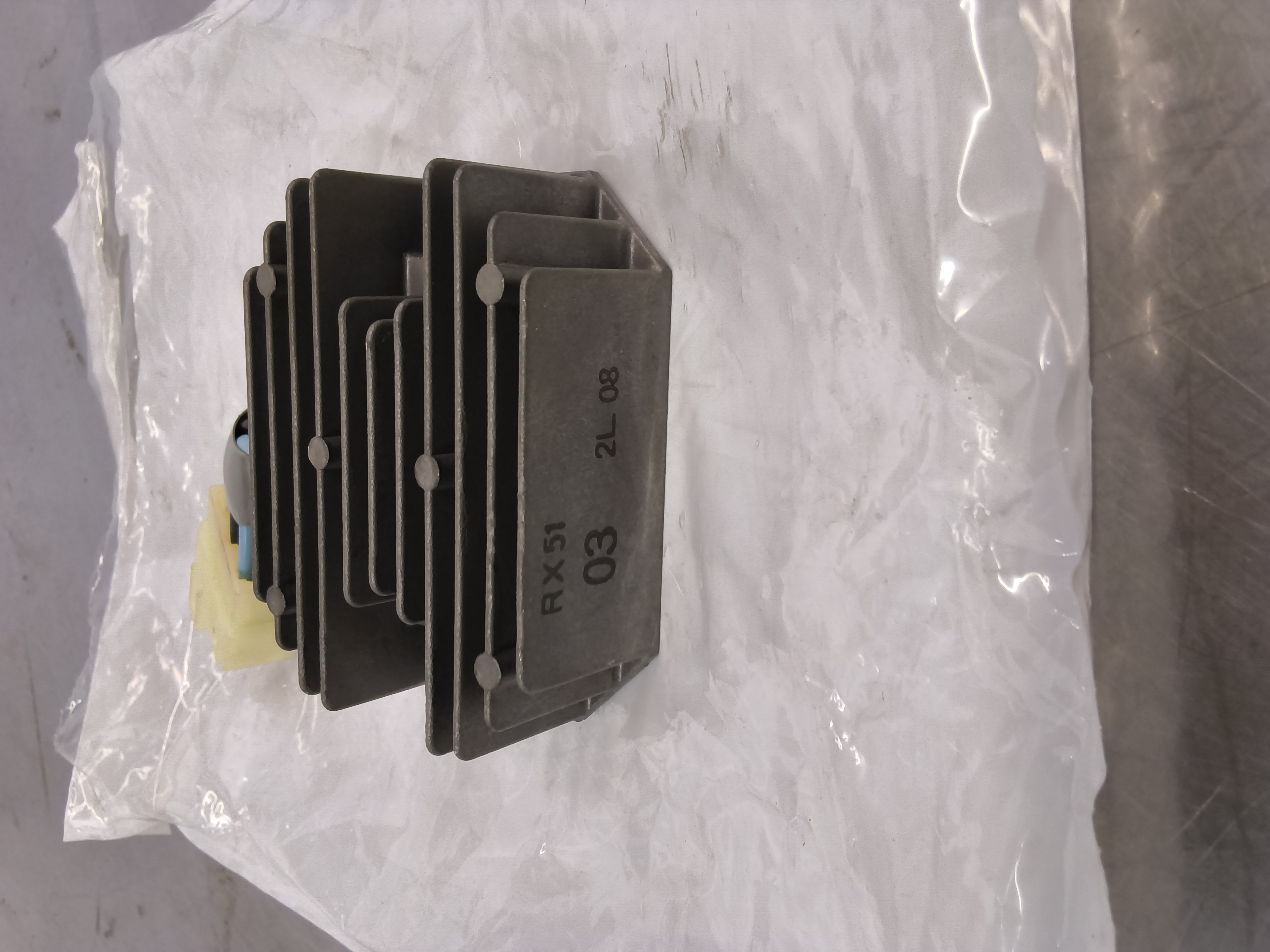

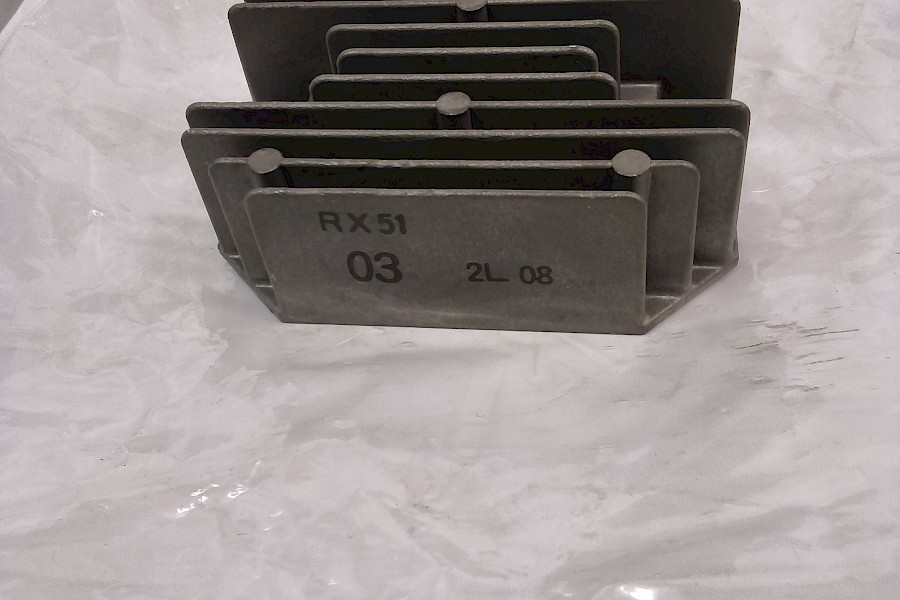

    • Tyyppimerkintä: RX51 (leimattu runkoon). Tätä 6-napaisella liittimellä varustettua versiota käytetään laajasti muun muassa Kubotan OC60-, OC85- ja OC95-sarjan yksisylinterisissä dieseleissä sekä pienissä Kubota-generaattoreissa. [1]
    • Versionumero / koodi: 03 (vastaa Kubotan osaviitettä RX51 03 mark). [1]
    • Valmistusaika / Eräkoodi: 2L 08 (tarkoittaa tyypillisesti valmistusvuotta ja -kuukautta tai tehdaserää).
    • Sähköiset nimellisarvot (yleiset tälle mallille):
      • Järjestelmäjännite: 12 V DC (tasavirta)
      • Liitännät: 6-napainen / 6-johtiminen urosliitin [1]

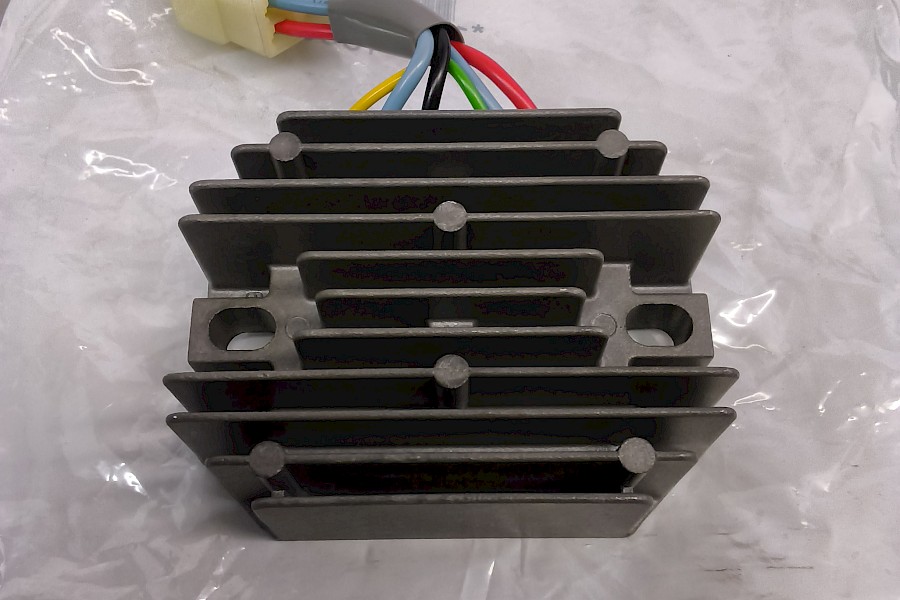

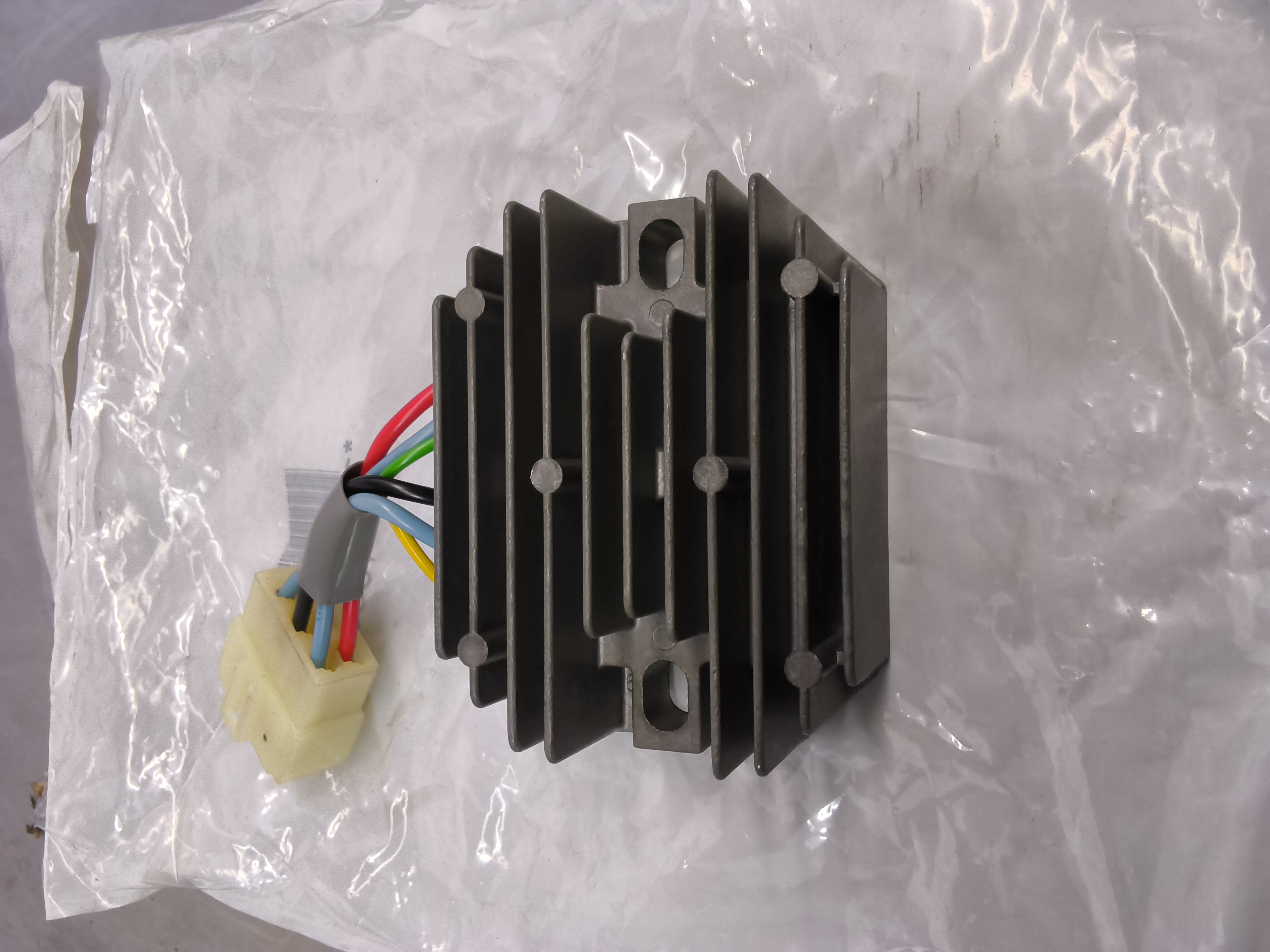

    Laite on varustettu integroidulla alumiinisella jäähdytysrivastolla, koska säädin muuttaa generaattorilta tulevan vaihtovirran (AC) akulle ja laitteille sopivaksi tasavirraksi (DC), mikä synnyttää käytössä lämpöä.
  • Valmistaja: Merkintöjen ja ulkonäön perusteella kyseessä on usein Kubota-merkkinen osa (alkuperäinen tai yhteensopiva varaosa)
  • Käyttökohteet: Käytetään laajasti esimerkiksi Kubotan traktoreissa, generaattoreissa ja muissa vastaavissa moottoreissa.

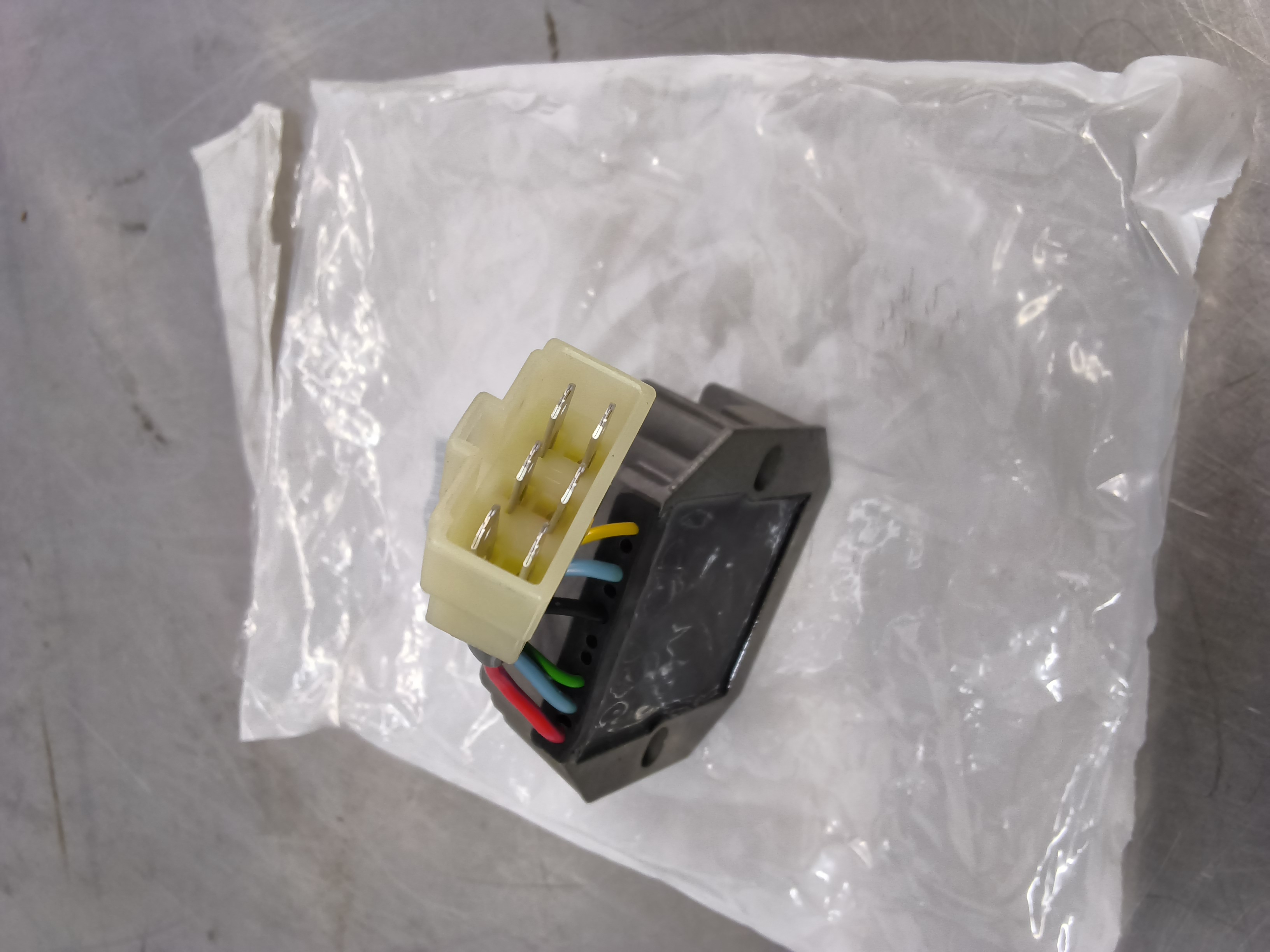

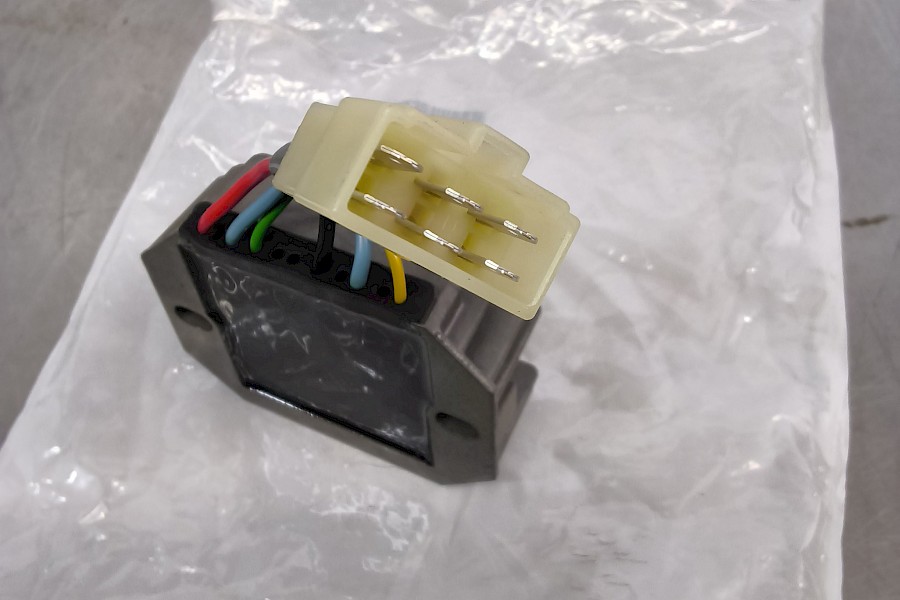

  • Liittimen pinnijärjestysYlärivi (3 napaa):
    1. DYNAMO / STATORI (AC): Sininen tai harmaa johto generaattorilta.
    2. MAA (B- / Ground): Musta johto, joka yhdistyy suoraan moottorin runkoon/akkuun.
    3. DYNAMO / STATORI (AC): Toinen sininen tai harmaa johto generaattorilta.
      (Generaattorilta tulevilla vaihtovirtajohdoilla ei ole napaisuutta, joten ne voivat mennä näihin kahteen AC-paikkaan kummin päin vain). [1, 2]
    Alarivi (3 napaa):
    4. MERKKIVALO (L / Lamp): Vihreä johto, joka menee kojelaudan latauksen merkkivalolle.
    5. HERÄTE / VIRTA-AVAIN (I / IG): Keltainen tai oranssi johto, joka kytkeytyy virtalukon takaa tulevaan 12 V jännitteeseen (virta päällä -asento).
    6. AKKU + (B+): Paksuhko punainen johto, joka menee sulakkeen kautta akun plus-napaan tai käynnistinmoottorin (startin) päävirta-napaan. [1, 2, 3, 4]
